Jinsheng Mist Forest{0}}High Pressure Mist System on yksi johtavista haihtumisjäähdytyssumuyksiköiden valmistajista ja toimittajista Kiinassa. Jos aiot myydä Kiinassa valmistettua halpaa haihtumisjäähdytyssumuyksikköä, tervetuloa saamaan ilmainen näyte tehtaaltamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja edullisia.

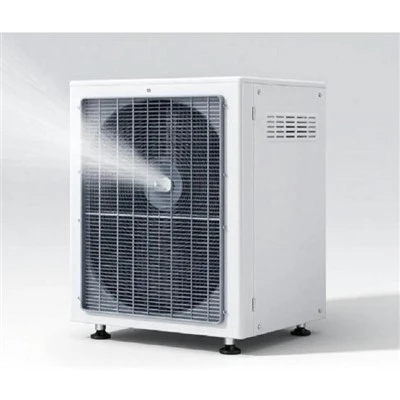

Evaporative Cooling Sumu Unit on pakattu korkeapaineinen{0}}sumutusjärjestelmä paikalliseen haihdutusjäähdytykseen työpajoissa, varastoissa, logistiikka-alueilla, lastausalueilla, kasvihuoneissa ja katetuissa teollisuustiloissa. Suodatettu vesi paineistetaan ja jaetaan korkeapainesumutuslinjojen- kautta hienoihin sumutussuuttimiin.
Yksikkö toimii tyypillisesti 50–70 baarin paineella ja tuottaa noin 5–15 μm:n pisaroita suuttimen tyypistä ja käyttöolosuhteista riippuen. Pumpun virtaus, moottorin teho ja suutinmäärä valitaan tarvittavista jäähdytysvyöhykkeistä, vesihuollosta ja asennusjärjestelystä.
Tärkeimmät tiedot
|
Parametri |
Erittely |
|
Tuotetyyppi |
Haihtuva jäähdytyssumuyksikkö |
|
Käyttöpaine |
50-70 bar |
|
Tyypillinen pisaran koko |
5–15 μm |
|
Vesi Medium |
Suodatettu vesi |
|
Jäähdytysmenetelmä |
Haihtuva jäähdytys |
|
Pumpun tyyppi |
Korkeapaineinen{0}}teollisuuspumppu |
|
Sumun jakautuminen |
Korkeapaineiset{0}}sumutuslinjat |
|
Valvontamenetelmä |
Jäähdytysalueen ohjaus |
|
Asennus |
Sisätilat, katetut ja puoli{0}}avoimet |
Pumpun virtaus, moottorin teho, suuttimen määrä ja sähkökokoonpano valitaan vaaditun järjestelmäkapasiteetin mukaan.
Jäähdytysjärjestelmän valinta
Jäähdytysalue
Jäähdytysalue määrittää aktiivisten vyöhykkeiden lukumäärän ja tarvittavan sumu{0}}viivaasettelun. Tuotanto-osat, varastokäytävät ja lastausalueet voidaan konfiguroida erillisiksi toiminta-alueiksi.
Pumpun virtaus
Pumpun virtaus lasketaan samanaikaisesti toimivien suuttimien yhdistetystä virtauksesta. Valitun pumpun on tarjottava vaadittu virtaus määritellyllä käyttöpaineella.
Suuttimen määrä
Suutinmäärä määräytyy yksittäisen suuttimen virtauksen, asennusvälin ja kunkin jäähdytysvyöhykkeen koon mukaan. Suutinten kokonaistarve muodostaa perustan pumpun mitoittamiselle.
Vesihuolto
Käytettävissä oleva tulovirtaus, vedenpaine ja veden laatu tarkistetaan ennen laitteiden valintaa. Suodatus sovitetaan tulevan veden olosuhteisiin ja suutinvaatimuksiin.
Tyypilliset sovellukset
Työpajat
Sumutus voi palvella tiettyjä tuotanto- ja työalueita, joissa tarvitaan paikallista haihtumisjäähdytystä. Vyöhykejärjestely seuraa konepajan layoutia ja toiminta-alueita.
01
Varastot
Sumutuslinjat voidaan asentaa varastointi-, keräily- ja materiaalinkäsittely{0}}alueille. Yksittäisten vyöhykkeiden ansiosta jäähdytystarve voi seurata todellista työskentelyä.
02
Latausalueet
Katetut lastauslaiturit ja siirtoalueet voivat käyttää paikallista sumutusta aktiivisten työalueiden ympärillä. Suuttimien paikat valitaan asennuskorkeuden ja käytettävissä olevan ilmavirran mukaan.
03
Kasvihuoneet
Hienot vesipisarat tarjoavat haihtuvaa jäähdytystä kasvihuonealueille. Suutinvälit, virtaus ja käyttövälit voidaan sovittaa vaadittujen ympäristöolosuhteiden mukaan.
04
Puoli{0}}avoimet tilat
Katetut teollisuusalueet ja logistiikkasuojat voivat käyttää korkeapaineista{0}}sumutusta, jossa luonnollinen ilmavirta tukee jäähdytetyn ilman haihtumista ja jakautumista.
05
Järjestelmän asetukset
Pumppuyksikkö:Pumppukokoonpano nostaa suodatetun veden valittuun käyttöpaineeseen ja syöttää tarvittavan virtauksen sumuverkkoon. Pumpun kapasiteetti sovitetaan aktiivisen suuttimen kokonaistarpeen mukaan.
Suodatus:Suodatusvaihe poistaa hiukkaset saapuvasta vedestä ennen korkeapaineista{0}}toimitusta. Suodattimen valinta perustuu veden laatuun, suutinvaatimuksiin ja odotettavissa oleviin käyttöolosuhteisiin.
Sumuiset rivit:Korkeapaineputket{0}} siirtävät vettä pumppuyksiköstä jokaiselle jäähdytysvyöhykkeelle. Linjojen koko ja reititys valitaan virtaustarpeen, linjan pituuden ja vyöhykejärjestelyn mukaan.
Sumutussuuttimet:Suuttimen aukon koko ja virtausnopeus määräävät veden kulutuksen ja sumutusominaisuudet. Suutinväli määräytyy asennuskorkeuden ja vaaditun jakelukuvion perusteella.
Jäähdytystehotekijät
Suhteellinen kosteus
Haihdutusjäähdytys riippuu ympäröivän ilman kosteuspitoisuudesta. Suhteellinen kosteus on siksi tärkeä panos arvioitaessa jäähdytysolosuhteita ja järjestelmän kapasiteettia.
Ilman liike
Ilmanliike tukee haihtumista ja jakaa jäähdytettyä ilmaa käsitellylle alueelle. Olemassa oleva ilmanvaihto ja luonnollinen ilmavirta tulee ottaa huomioon suuttimia sijoitettaessa.
Veden virtaus
Vedenkulutus riippuu yksittäisen suuttimen virtauksesta ja aktiivisten suuttimien lukumäärästä. Vyöhykeohjauksen avulla käyttövirtaus vastaa jäähdytystä vaativia alueita.
Asennuskorkeus
Suuttimen korkeus vaikuttaa suihkun jakautumiseen ja haihtumisetäisyyteen. Asennusrakenne ja käytettävissä oleva asennuskorkeus tulee ottaa huomioon järjestelmän suunnittelussa.
Valmistus ja tarkastus
Komponenttien kokoonpano:Pumppu-, suodatus-, ohjaus- ja{0}}korkeapaineliitännät on määritetty valitun järjestelmäspesifikaation mukaan. Jokainen liitäntä sovitetaan vastaavan komponentin ja linjan tarpeeseen.
Paineen varmistus:Kokoonpantu vesipiiri tarkastetaan käyttöolosuhteissa paineen vakauden ja liitännän eheyden varmistamiseksi koko korkeapaineosassa{0}}.
Flow matching:Pumpun kapasiteetti tarkistetaan lasketun suuttimen tarpeen mukaan. Tämä määrittää pumpun virtauksen, käyttöpaineen ja samanaikaisesti toimivien suuttimien määrän välisen suhteen.
Lopputarkastus:Valmiin yksikön kokoonpanon kunto, liitännän laatu, suodatusjärjestely ja toimintakyky tarkastetaan ennen pakkaamista ja lähettämistä.
Asennus ja huolto
Asennus
Pumppuyksikkö sijoitetaan käytettävissä olevien vesi- ja sähköliitäntöjen mukaan. Korkeapaineputket ohjataan määritellyille jäähdytysvyöhykkeille, ja suuttimien paikat määritetään työpaikan sijoittelun ja asennuskorkeuden mukaan.
Suodatinpalvelu
Suodattimen kunto tulee tarkistaa veden laadun ja käyttötuntien mukaan. Puhdistus- tai vaihtovälit määräytyvät todellisten käyttöolosuhteiden mukaan.
Suuttimen tarkastus
Suuttimien tasainen veden virtaus ja fyysinen kunto tulee tarkistaa rutiinihuollon aikana. Tarkastustiheys riippuu veden laadusta ja käyttöajasta.
Pumppuhuolto
Pumpun paine, käyttökunto ja korkeapaineliitännät on tarkastettava{0}}laitteiden huoltoaikataulun ja käyttöympäristön mukaisesti.
Hankintatiedot
Sivuston tiedot:Ilmoita jäähdytysalue, asennuskorkeus, käyttövyöhykkeiden lukumäärä ja suositeltavat sumutuspaikat. Kohteen asettelua tai merkittyä pohjapiirroksia voidaan käyttää linjan reitityksen ja suuttimien sijainnin määrittämiseen.
Käyttötiedot:Laitteen mitoitus edellyttää veden tulopainetta, käytettävissä olevaa veden virtausta, veden laatua ja sähkönsyöttöä. Nämä arvot vaikuttavat suoraan pumppuun, suodatukseen ja ohjauskokoonpanoon.
Käyttövaatimukset:Arvioidut käyttötunnit, samanaikaiset jäähdytysvyöhykkeet ja ohjausvaatimukset tulee vahvistaa ennen lopullista valintaa. Nämä ehdot määräävät vaaditun pumpun virtauksen ja järjestelmän tehon.
Kokoonpanon tarkistus:Lopullinen spesifikaatio muodostuu paikan olosuhteista ja käyttötiedoista. Pumpun virtaus, moottorin kapasiteetti, suuttimien määrä, suodatus- ja sumutus{1}}linjan kokoonpano sovitetaan sitten aiottujen jäähdytysvyöhykkeiden mukaan.
FAQ
K: Mikä on käyttöpaine?
V: Tyypillinen käyttöpaine on 50–70 bar. Lopullinen käyttöpaine riippuu valitusta pumpusta, suuttimen spesifikaatiosta ja järjestelmäkokoonpanosta.
K: Minkä kokoisen pisaran yksikkö tuottaa?
V: Tyypilliset pisarat ovat noin 5–15 μm. Pisaroiden todelliset ominaisuudet vaihtelevat suuttimen tyypin, käyttöpaineen ja vesiolosuhteiden mukaan.
K: Miten pumpun virtaus valitaan?
V: Pumpun virtaus lasketaan samanaikaisesti toimivien suuttimien yhdistetystä virtausnopeudesta. Pumppu sovitetaan sitten vaaditun paineen ja järjestelmän kokonaistarpeen mukaan.
K: Voivatko eri jäähdytysvyöhykkeet toimia itsenäisesti?
V: Kyllä. Sumuverkko voidaan jakaa erillisiin vyöhykkeisiin, jolloin yksittäiset alueet voivat toimia vaaditun jäähdytysaikataulun mukaisesti.
K: Mitä tietoja tarjoukseen tarvitaan?
V: Jäähdytysalue, asennuskorkeus, vedensyöttö, sähkönsyöttö, käyttöalueet, odotetut käyttötunnit ja suutinten suositellut sijainnit tarjoavat tärkeimmät järjestelmän konfigurointiin tarvittavat tiedot.
